ELATION KL Batten 72
24× RGBMA-LEDs, 82° × 22°, DMX (RDM), Art-Net, sACN, NFC, schwarz
Aktuelle Preise nur auf Anfrage.
- Artikel-Nr.: A187258
- Freitextfeld 1: '0'
- Freitextfeld 2: '0'
Ihr Anprechpartner
| Sales-Hotline | |
| +49 5451 5900 800 | |
| sales@lmp.de |
IP65
RGBMA + 2400–8500 K
Pixelsteuerung + Art-Net/sACN

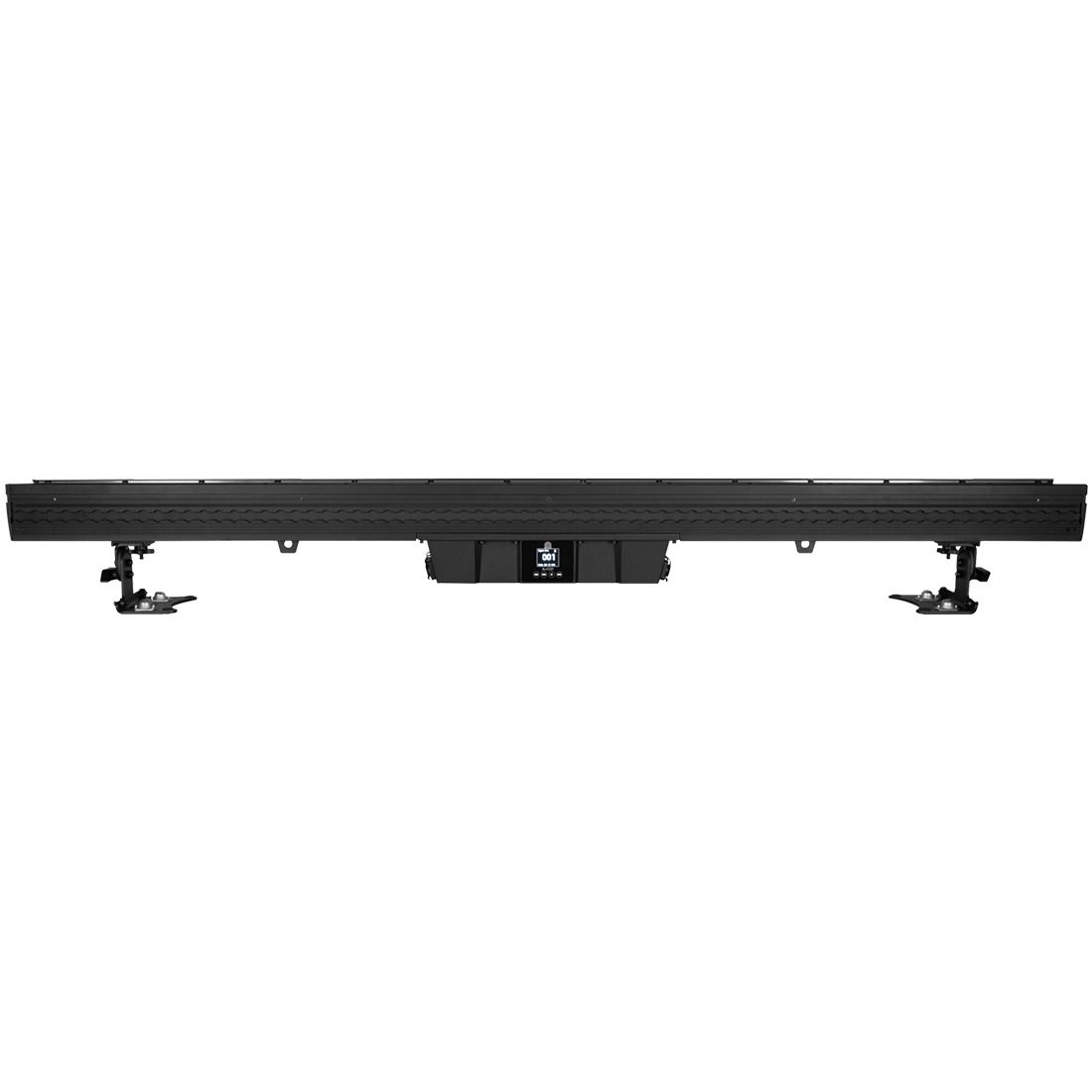

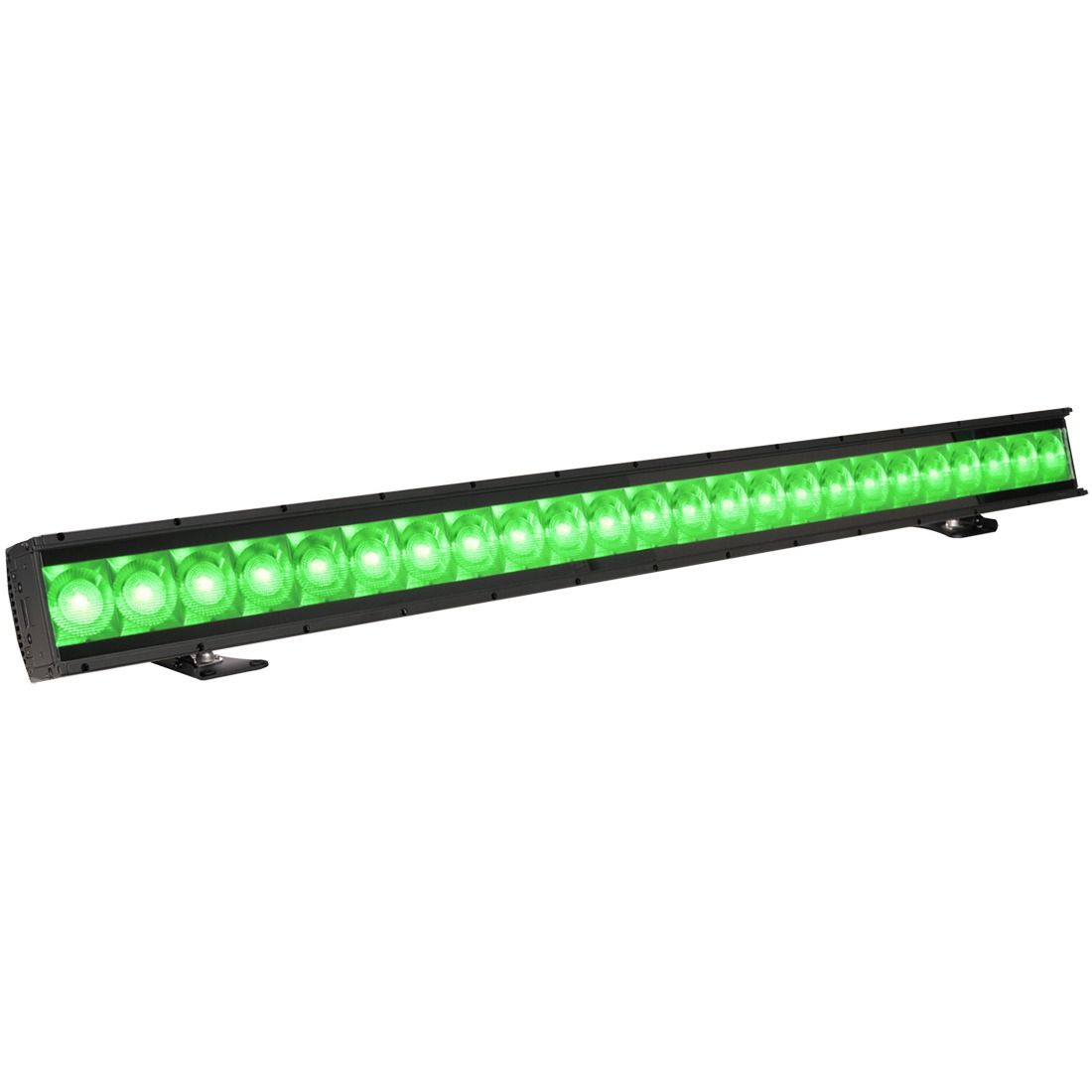

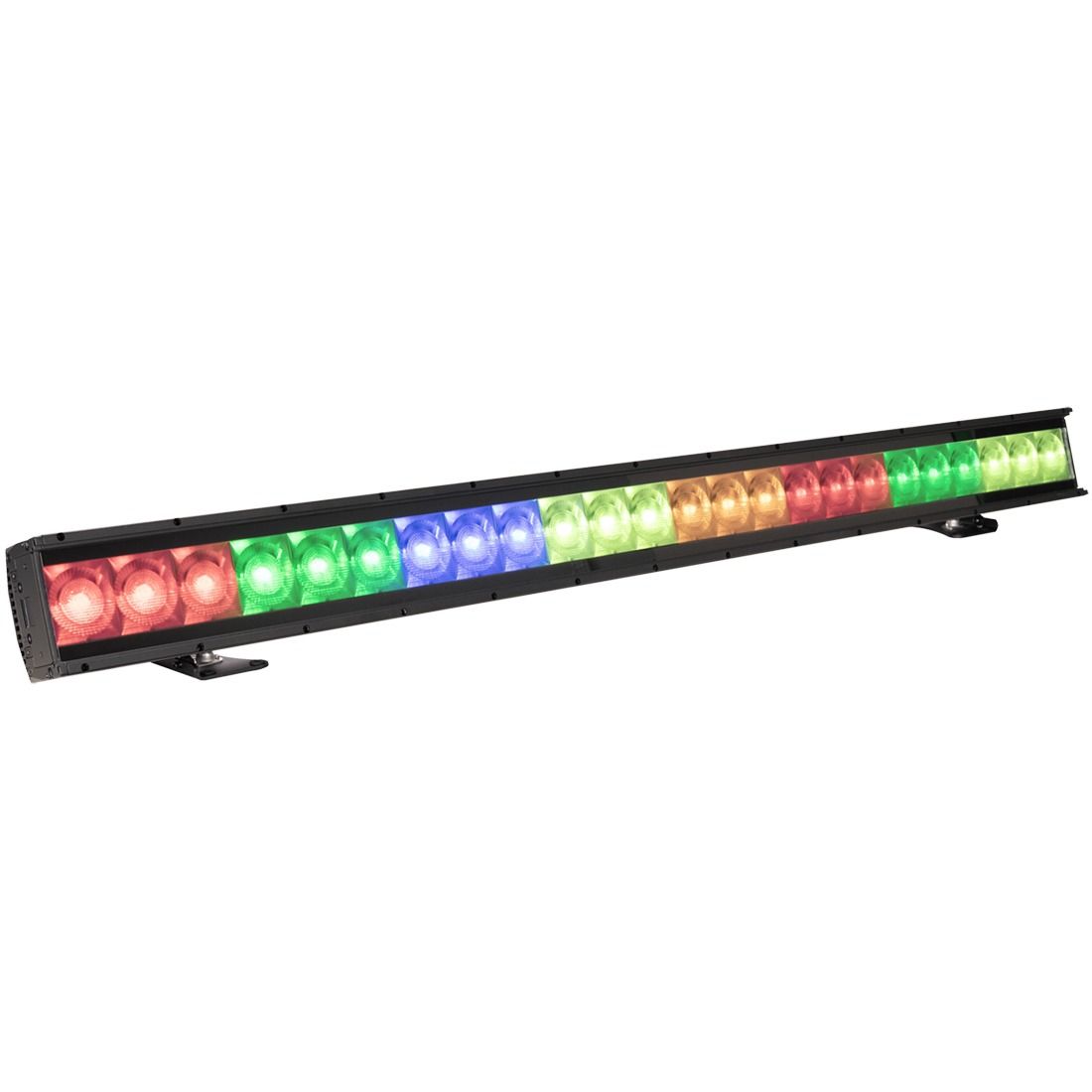

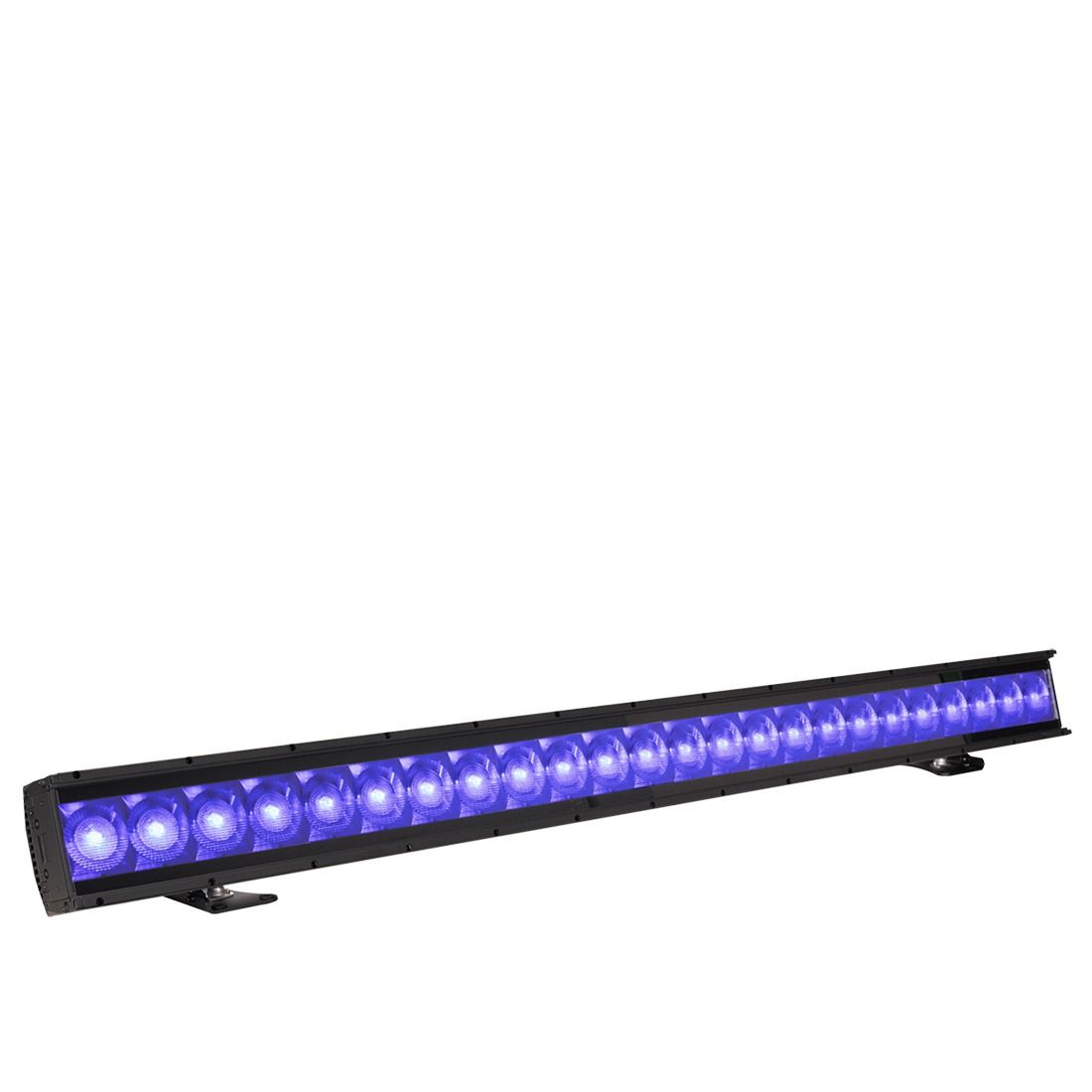

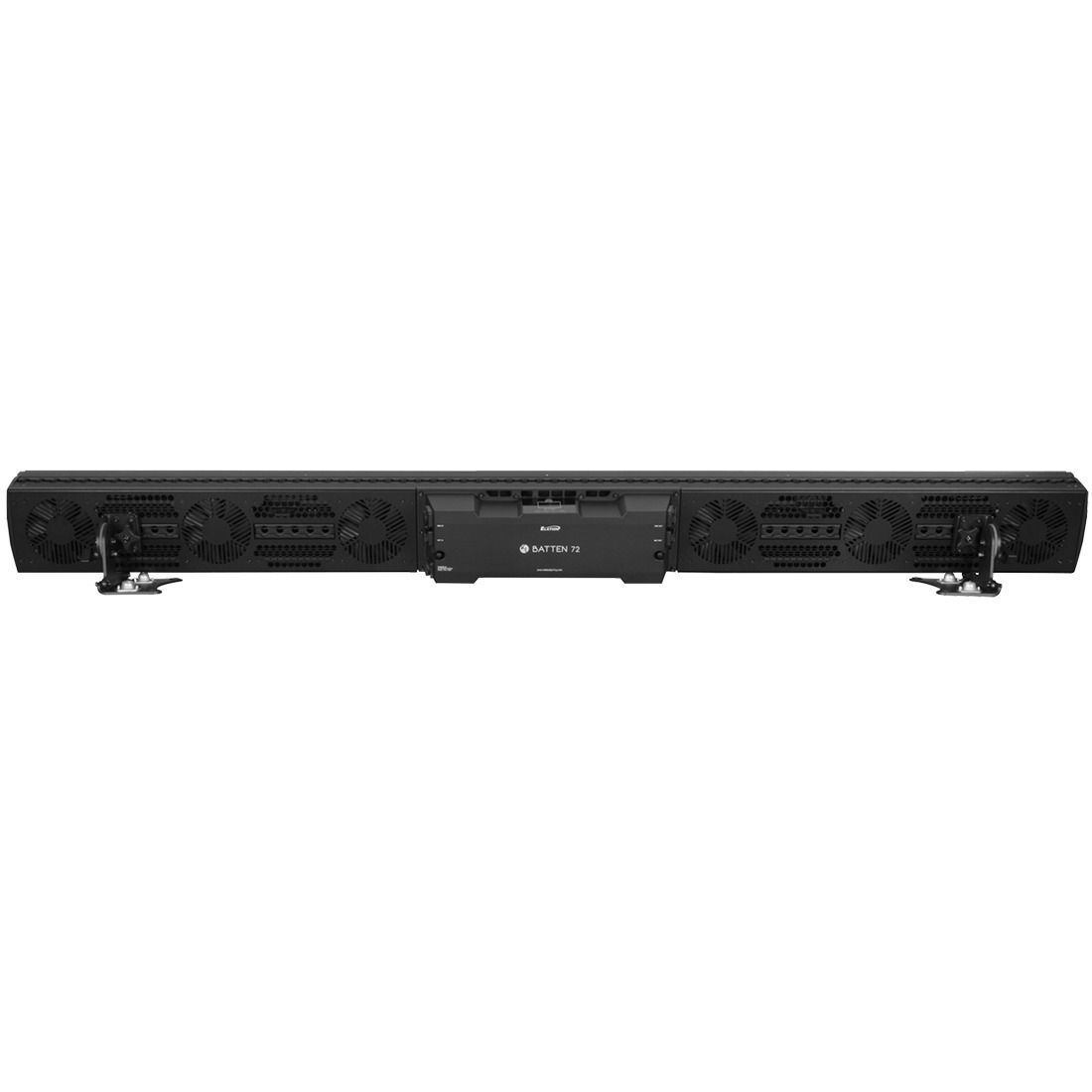

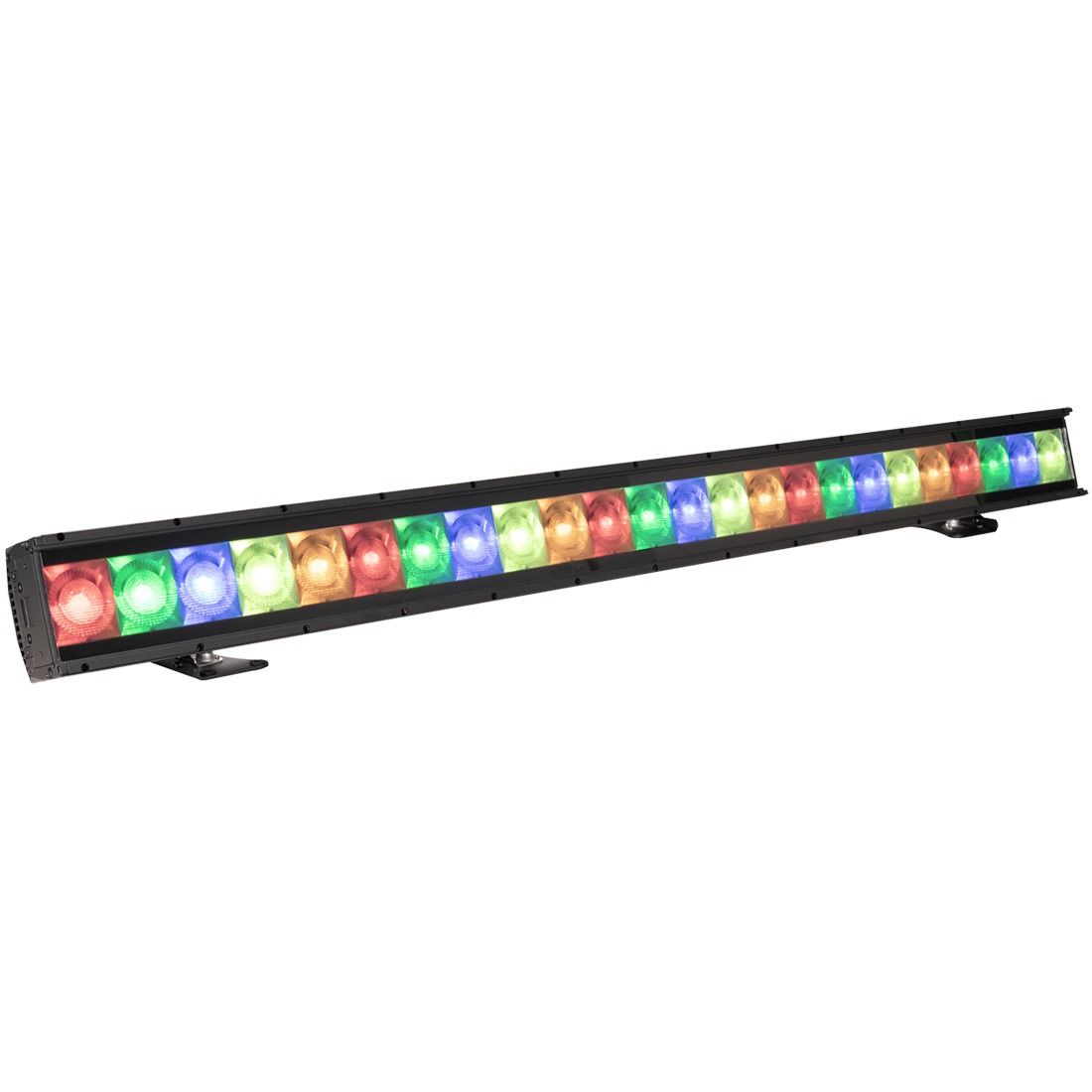

Die KL Batten 72 von ELATION ist eine 1,8 m lange LED-Batten-Leuchte für gleichmäßige Flächenbeleuchtung und farbige Wash-Anwendungen auf Bühne, im Studio sowie für großflächige Hintergründe (z. B. Cyclorama) und Set-Ausleuchtung. Die Lichtquelle basiert auf einem RGBMA-LED-Array (24 × 100 W) und ermöglicht sowohl gesättigte Farben als auch präzise Weißtöne. Für Weißlicht stehen variable Farbtemperaturen von 2400 K bis 8500 K inklusive Grün/Magenta-Korrektur und Dim-to-Warm zur Verfügung; zusätzlich sind Funktionen wie CMY-Emulation und eine virtuelle Farbfilterbibliothek integriert.

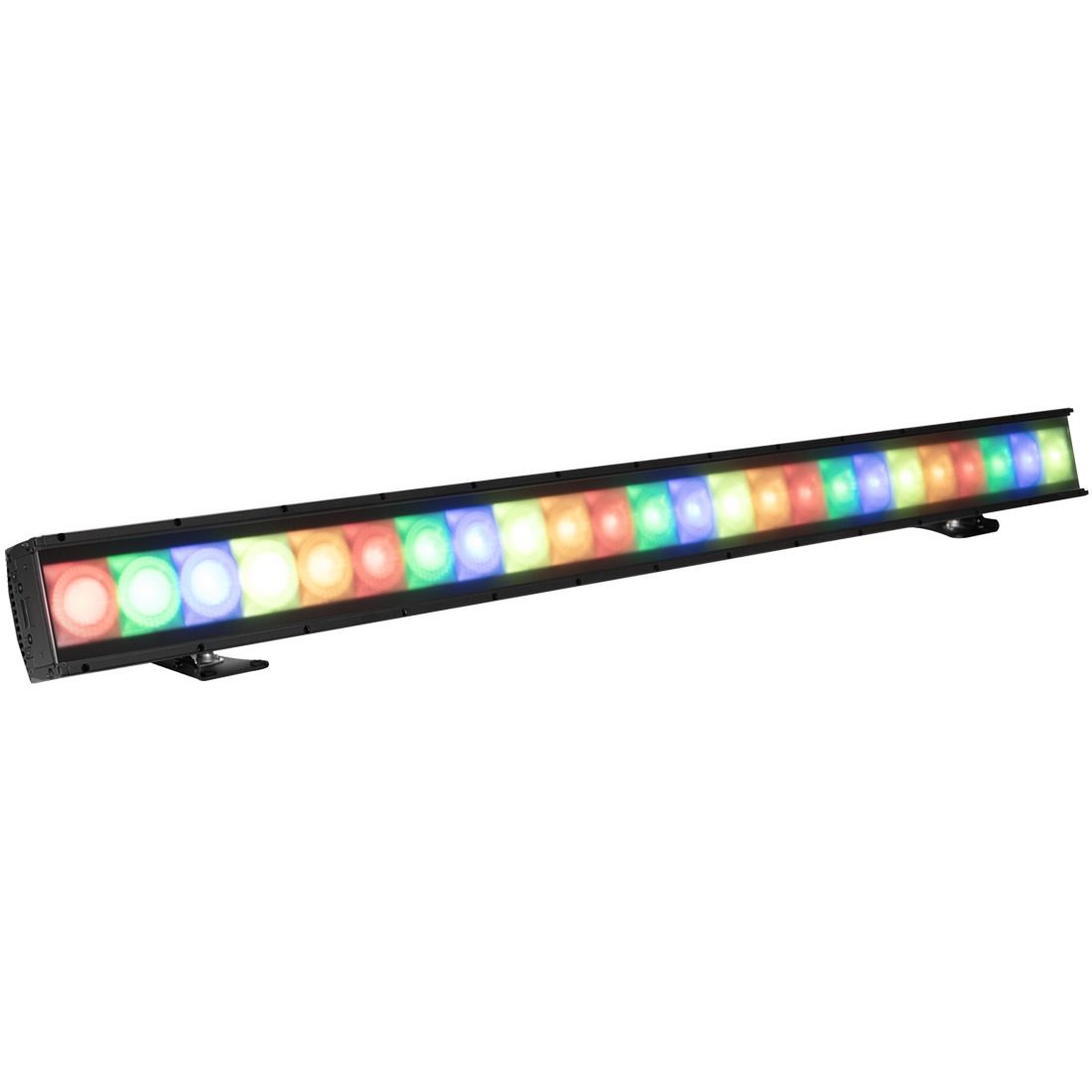

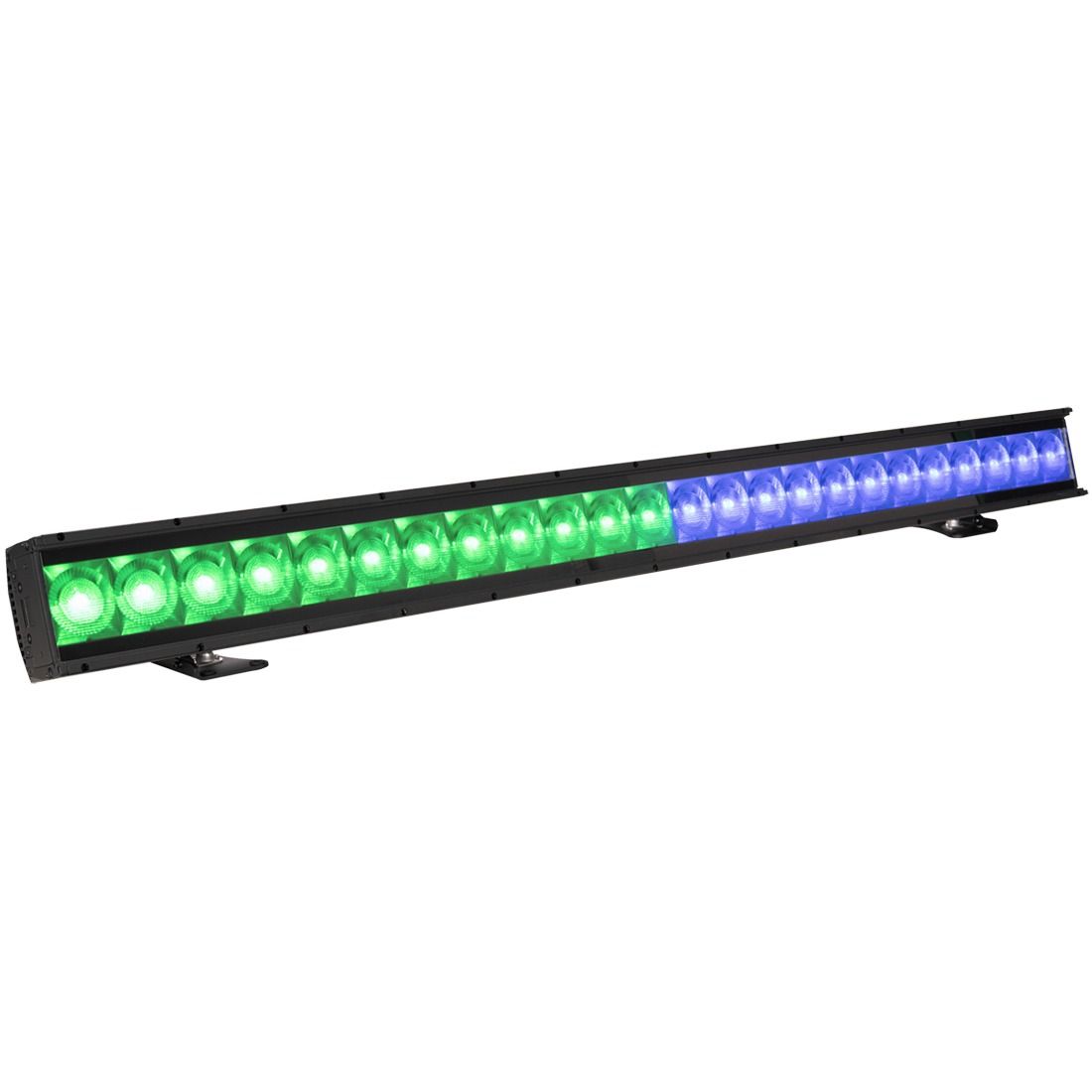

Mit einem gemessenen Lichtstrom von 71.347 lm (Integrationskugel) und Abstrahlwinkeln von 82° × 22° (Beam) bzw. 97° × 53° (Field) eignet sich die Leuchte für breite, homogene Ausleuchtung bei gleichzeitig guter Kontrolle in der Vertikalen. Die Farbwiedergabe ist für Kamera- und Bühnenbetrieb ausgelegt (CRI 94,9 / TLCI 95). Für Effekte und dynamische Looks stehen vollständige Pixelsteuerung, elektronischer Dimmer sowie Stroboskop mit 16-Bit-Dimmoptionen und Dimmkurven zur Verfügung.

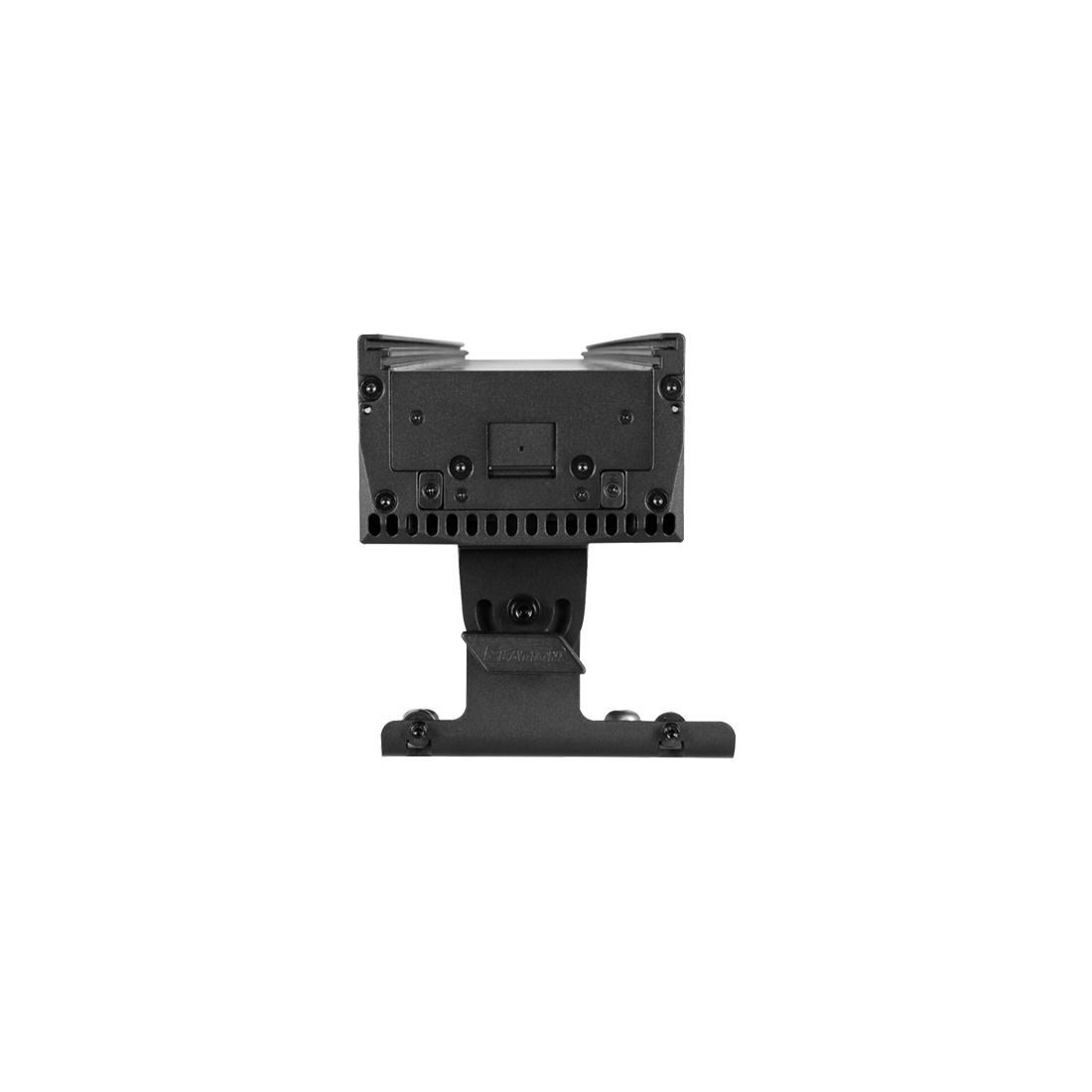

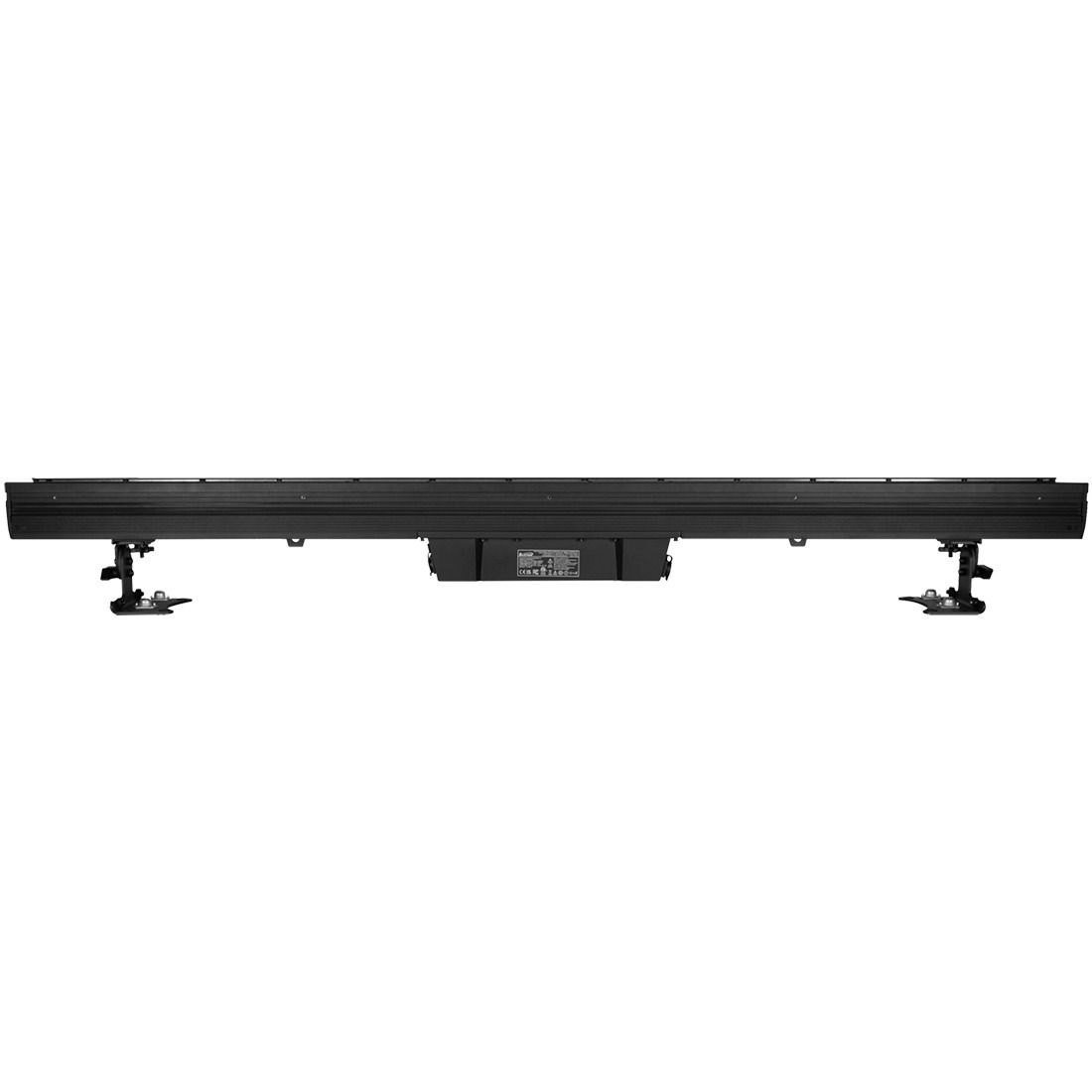

Im Betrieb unterstützt die KL Batten 72 umfangreiche Steuer- und Anschlussoptionen: DMX (5-pol. XLR, IP65), Ethernet (RJ45, IP65) für Art-Net und sACN sowie RDM. Konfiguration und Geräteverwaltung können zusätzlich über NFC und drahtlose Geräteverwaltung erfolgen. Das IP65-Gehäuse ermöglicht den Einsatz auch in wetterexponierten Umgebungen. Für die Montage sind ein integriertes L-Track-System sowie ein magnetisches Ausrichtungssystem zur endseitigen Ausrichtung mehrerer Geräte vorgesehen; mitgeliefert werden u. a. Blendschutz und Border-Light-Filter.
IP65
RGBMA + 2400–8500 K
Pixelsteuerung + Art-Net/sACN
Die KL Batten 72 von ELATION ist eine 1,8 m lange LED-Batten-Leuchte für gleichmäßige Flächenbeleuchtung und farbige Wash-Anwendungen auf Bühne, im Studio sowie für großflächige Hintergründe (z. B. Cyclorama) und Set-Ausleuchtung. Die Lichtquelle basiert auf einem RGBMA-LED-Array (24 × 100 W) und ermöglicht sowohl gesättigte Farben als auch präzise Weißtöne. Für Weißlicht stehen variable Farbtemperaturen von 2400 K bis 8500 K inklusive Grün/Magenta-Korrektur und Dim-to-Warm zur Verfügung; zusätzlich sind Funktionen wie CMY-Emulation und eine virtuelle Farbfilterbibliothek integriert.
Mit einem gemessenen Lichtstrom von 71.347 lm (Integrationskugel) und Abstrahlwinkeln von 82° × 22° (Beam) bzw. 97° × 53° (Field) eignet sich die Leuchte für breite, homogene Ausleuchtung bei gleichzeitig guter Kontrolle in der Vertikalen. Die Farbwiedergabe ist für Kamera- und Bühnenbetrieb ausgelegt (CRI 94,9 / TLCI 95). Für Effekte und dynamische Looks stehen vollständige Pixelsteuerung, elektronischer Dimmer sowie Stroboskop mit 16-Bit-Dimmoptionen und Dimmkurven zur Verfügung.
Im Betrieb unterstützt die KL Batten 72 umfangreiche Steuer- und Anschlussoptionen: DMX (5-pol. XLR, IP65), Ethernet (RJ45, IP65) für Art-Net und sACN sowie RDM. Konfiguration und Geräteverwaltung können zusätzlich über NFC und drahtlose Geräteverwaltung erfolgen. Das IP65-Gehäuse ermöglicht den Einsatz auch in wetterexponierten Umgebungen. Für die Montage sind ein integriertes L-Track-System sowie ein magnetisches Ausrichtungssystem zur endseitigen Ausrichtung mehrerer Geräte vorgesehen; mitgeliefert werden u. a. Blendschutz und Border-Light-Filter.
| OPTISCHES SYSTEM | |
| Optiken | Integrierte Linse / Zubehör-Slots |
| Abstrahlwinkel/Zoom | 82° x 22° (Beam) / 97° x 53° (Field) |
| LED-LICHTQUELLEN | |
| LEDs | (24) x 100 W RGBMA LEDs |
| Weitere LED-Arrays | - |
| Lichtleistung | 71.347 lm (Integrating Sphere) |
| Farben | RGBMA |
| Lebensdauer LEDs | 30.000 h (durchschnittlich) |
| Farbmischung | RGBMA / CMY-Emulation |
| FARBE | |
| Farbtemperatur (CCT) | 2.400 K - 8.500 K (16-bit) |
| CRI | 94,9 |
| Virtuelle Farbfilter | Virtuelles Farbfilterbuch |
| TEMPERATURBEREICHE | |
| Umgebungstemperatur | -15°C bis 45°C |
| Kühlung | - |
| EFFEKT | |
| Pixelansteuerung | Vollständige Pixelansteuerung |
| Weitere Effekte | Grün/Magenta-Shift / Dim-to-Warm |
| Shutter/Strobe | Elektronischer Strobe |
| Dimmer | Elektronischer Dimmer |
| Dimmkurven | Variable 16-bit Dimm-Modi & Kurven |
| STEUERUNG & PROGRAMMIERUNG | |
| Protokoll | DMX / RDM / Art-Net / sACN |
| DMX-Kanäle | 1-240 Kanäle (52 Modi) |
| DMX Refresh Rate | - |
| Wireless | Aria x2 (Wireless Device Management) |
| Konfiguration | NFC |
| Pan-Tilt Bereich | - |
| Menü Display | 4 Tasten / Farb-LED-Display |
| DMX Anschluss | IP65 5-pol XLR DMX In/Out |
| Netzwerk Anschluss | IP65 RJ45 Ethernet In/Out (Art-Net & sACN) |
| Strom Anschluss | IP65 verriegelbares Power-Kabel In |
| TECHNISCHE DATEN | |
| Netzspannung | AC 100-240 V, 50/60 Hz |
| Leistungsaufnahme | 1.200 W (max.) |
| Stromaufnahme | - |
| Schutzklasse (IP) | IP65 |
| MAßE / GEWICHT | |
| Länge | 1.806 mm |
| Breite | 148 mm |
| Höhe | 216 mm |
| Gewicht | 27,4 kg |
| BESONDERE FEATURES | |
| Integriertes L-Track für flexible Montage | |
| End-to-End Magnet-Ausrichtungssystem | |
| Integrierte Linse & Zubehör-Slots | |
| NFC & Aria x2 Wireless Device Management | |
| LIEFERUMFANG | |
| Glare Shield | |
| Border Light Filter | |
| IP65 Locking Power Cable |
| OPTISCHES SYSTEM | |
| Optiken | Integrierte Linse / Zubehör-Slots |
| Abstrahlwinkel/Zoom | 82° x 22° (Beam) / 97° x 53° (Field) |
| LED-LICHTQUELLEN | |
| LEDs | (24) x 100 W RGBMA LEDs |
| Weitere LED-Arrays | - |
| Lichtleistung | 71.347 lm (Integrating Sphere) |
| Farben | RGBMA |
| Lebensdauer LEDs | 30.000 h (durchschnittlich) |
| Farbmischung | RGBMA / CMY-Emulation |
| FARBE | |
| Farbtemperatur (CCT) | 2.400 K - 8.500 K (16-bit) |
| CRI | 94,9 |
| Virtuelle Farbfilter | Virtuelles Farbfilterbuch |
| TEMPERATURBEREICHE | |
| Umgebungstemperatur | -15°C bis 45°C |
| Kühlung | - |
| EFFEKT | |
| Pixelansteuerung | Vollständige Pixelansteuerung |
| Weitere Effekte | Grün/Magenta-Shift / Dim-to-Warm |
| Shutter/Strobe | Elektronischer Strobe |
| Dimmer | Elektronischer Dimmer |
| Dimmkurven | Variable 16-bit Dimm-Modi & Kurven |
| STEUERUNG & PROGRAMMIERUNG | |
| Protokoll | DMX / RDM / Art-Net / sACN |
| DMX-Kanäle | 1-240 Kanäle (52 Modi) |
| DMX Refresh Rate | - |
| Wireless | Aria x2 (Wireless Device Management) |
| Konfiguration | NFC |
| Pan-Tilt Bereich | - |
| Menü Display | 4 Tasten / Farb-LED-Display |
| DMX Anschluss | IP65 5-pol XLR DMX In/Out |
| Netzwerk Anschluss | IP65 RJ45 Ethernet In/Out (Art-Net & sACN) |
| Strom Anschluss | IP65 verriegelbares Power-Kabel In |
| TECHNISCHE DATEN | |
| Netzspannung | AC 100-240 V, 50/60 Hz |
| Leistungsaufnahme | 1.200 W (max.) |
| Stromaufnahme | - |
| Schutzklasse (IP) | IP65 |
| MAßE / GEWICHT | |
| Länge | 1.806 mm |
| Breite | 148 mm |
| Höhe | 216 mm |
| Gewicht | 27,4 kg |
| BESONDERE FEATURES | |
| Integriertes L-Track für flexible Montage | |
| End-to-End Magnet-Ausrichtungssystem | |
| Integrierte Linse & Zubehör-Slots | |
| NFC & Aria x2 Wireless Device Management | |
| LIEFERUMFANG | |
| Glare Shield | |
| Border Light Filter | |
| IP65 Locking Power Cable |
