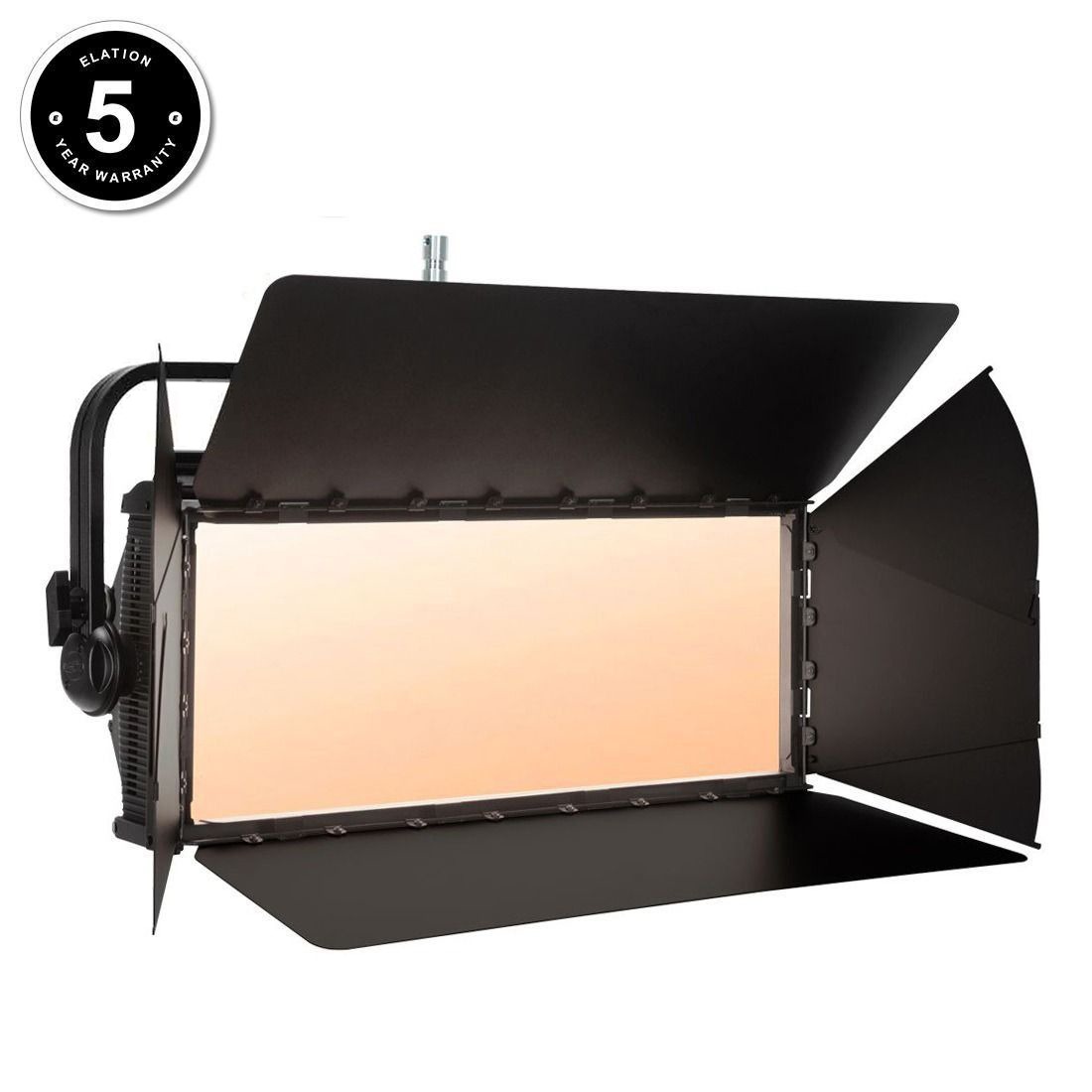

ELATION KL Panel XL

100°, 544 W, RGBWLC, DMX 512-A, ArtNet, sACN, E-Fly, inkl. Torblende

Aktuelle Preise nur auf Anfrage.

  • A187110
  • '0'
  • '0'

Ihr Anprechpartner

Sales-Hotline
+49 5451 5900 800
sales@lmp.de
Beschreibung redArrowIcon
Features

544 W RGBWLC LED, CRI 95
Abstrahlwinkel 100°
Farbtemperatur stufenlos 2.000 – 10.000 Kelvin

"ELATION KL Panel XL"

ELATION erweitert die überaus erfolgreiche Flächenleuchte KL Panel mit dem KL Panel XL zu einer Serie. Zwar ist das KL Panel eine der hellsten Flächenleuchten in seiner Klasse am Markt, dennoch gibt es Anwendungen, die noch mehr Leistung verlangen. Mit dem KL Panel XL wird der Hersteller nun auch dieser Nachfrage gerecht.


Sämtliche Erfolgsfaktoren des KL Panel finden sich auch im KL Panel XL wieder. Eine RGBWLC-Bestückung deckt das volle Farbspektrum ab und ermöglicht darüber hinaus eine stufenlose Auswahl der Farbtemperatur im Bereich von 2.000 bis 10.000 Kelvin. Das KL Panel XL verfügt wie die Fresnel-Varianten der KL-Serie über einen sehr guten CRI (95), wodurch es eine sehr hochwertige und naturgetreue Farbwiedergabe bietet.

Mit seinen 544 Watt LED-Leistung überzeugt das KL Panel XL mit 44.000 Lumen bei 100° (half-peak). Im Vergleich zum KL Panel sind die LEDs auf 4x 2 Zonen aufteilbar, die sich separat steuern lassen und noch mehr Flexibilität bei komplexen Beleuchtungen bieten.

Das KL Panel XL wurde mit hohem Anspruch auf perfekt abstimmbare Farbtemperaturen sowie präzise Farbmischung entwickelt, um Anwendungen im Film- und TV-Bereich, aber auch in allen anderen anspruchsvollen Beleuchtungssituationen gerecht zu werden. Wie bei fast allen ELATION LED-Produkten verfügt auch das KL Panel XL über eine via DMX fernbedienbare Anpassung der PWM-Frequenz für das optimale Matching mit TV-Kameras.

Auch die Ansteuerung des KL Panel XL gestaltet sich äußerst flexibel. Wahlweise lässt es sich mit DMX 512-A (RDM), ArtNet oder auch sACN kontrollieren. Noch flexibler wird das Gerät dank des integrierten ELATION E-Fly-Empfängers, der in Kombination mit dem 24-36 VDC-Eingang auch professionelle mobile Anwendungen ermöglicht. Natürlich lässt es sich auch über einen powerIP mit einer Netzspannung von 90-265 Volt betreiben. Das entsprechende Netzteil ist fest und damit absolut sicher im Gerät verbaut.

Gerade bei Film- und TV-Aufnahmen erleichtert auch die Möglichkeit eines manuellen Zugriffs auf alle Funktionen die Handhabung. Dies hat ELATION bereits berücksichtigt und das KL Panel XL neben einem übersichtlichen und leicht zu bedienenden Display mit drei Encodern für den direkten, manuellen Zugriff ausgestattet. Hier bietet das Panel dem Anwender die Wahl aus drei Modi, die die Encoder für den schnellen Zugriff entweder mit Helligkeit, CCT & Green-Shift oder Helligkeit, Hue & Saturation oder aber mit Helligkeit, Farbmakros & Saturation belegen.

Das Gerät wird inklusive 8-fach Torblende, Montagebügel und TV-Zapfen für die unterschiedlichsten Einsätze auf Stativen oder an der Traverse geliefert.

Zusätzlich bietet ELATION eine verlängerte Garantie von fünf Jahren auf die LED-Engines der Produktserien Artiste, Fuze, KL, Seven und Profile LED. Darüber hinaus kann die Gewährleistung für alle Komponenten auf drei Jahre verlängert werden, sofern es sich um Produkte aus einem registrierten Festinstallationsprojekt im Innenbereich handelt, welches von einem autorisierten Wiederverkäufer umgesetzt worden ist und die Produkte entsprechend der Vorgaben von einem autorisierten Service gewartet worden sind.

ELATION unterstreicht damit die langfristige Zuverlässigkeit der verwendeten Komponenten und bietet Käufern einen deutlichen Mehrwert.

Features

544 W RGBWLC LED, CRI 95
Abstrahlwinkel 100°
Farbtemperatur stufenlos 2.000 – 10.000 Kelvin

"ELATION KL Panel XL"

ELATION erweitert die überaus erfolgreiche Flächenleuchte KL Panel mit dem KL Panel XL zu einer Serie. Zwar ist das KL Panel eine der hellsten Flächenleuchten in seiner Klasse am Markt, dennoch gibt es Anwendungen, die noch mehr Leistung verlangen. Mit dem KL Panel XL wird der Hersteller nun auch dieser Nachfrage gerecht.


Sämtliche Erfolgsfaktoren des KL Panel finden sich auch im KL Panel XL wieder. Eine RGBWLC-Bestückung deckt das volle Farbspektrum ab und ermöglicht darüber hinaus eine stufenlose Auswahl der Farbtemperatur im Bereich von 2.000 bis 10.000 Kelvin. Das KL Panel XL verfügt wie die Fresnel-Varianten der KL-Serie über einen sehr guten CRI (95), wodurch es eine sehr hochwertige und naturgetreue Farbwiedergabe bietet.

Mit seinen 544 Watt LED-Leistung überzeugt das KL Panel XL mit 44.000 Lumen bei 100° (half-peak). Im Vergleich zum KL Panel sind die LEDs auf 4x 2 Zonen aufteilbar, die sich separat steuern lassen und noch mehr Flexibilität bei komplexen Beleuchtungen bieten.

Das KL Panel XL wurde mit hohem Anspruch auf perfekt abstimmbare Farbtemperaturen sowie präzise Farbmischung entwickelt, um Anwendungen im Film- und TV-Bereich, aber auch in allen anderen anspruchsvollen Beleuchtungssituationen gerecht zu werden. Wie bei fast allen ELATION LED-Produkten verfügt auch das KL Panel XL über eine via DMX fernbedienbare Anpassung der PWM-Frequenz für das optimale Matching mit TV-Kameras.

Auch die Ansteuerung des KL Panel XL gestaltet sich äußerst flexibel. Wahlweise lässt es sich mit DMX 512-A (RDM), ArtNet oder auch sACN kontrollieren. Noch flexibler wird das Gerät dank des integrierten ELATION E-Fly-Empfängers, der in Kombination mit dem 24-36 VDC-Eingang auch professionelle mobile Anwendungen ermöglicht. Natürlich lässt es sich auch über einen powerIP mit einer Netzspannung von 90-265 Volt betreiben. Das entsprechende Netzteil ist fest und damit absolut sicher im Gerät verbaut.

Gerade bei Film- und TV-Aufnahmen erleichtert auch die Möglichkeit eines manuellen Zugriffs auf alle Funktionen die Handhabung. Dies hat ELATION bereits berücksichtigt und das KL Panel XL neben einem übersichtlichen und leicht zu bedienenden Display mit drei Encodern für den direkten, manuellen Zugriff ausgestattet. Hier bietet das Panel dem Anwender die Wahl aus drei Modi, die die Encoder für den schnellen Zugriff entweder mit Helligkeit, CCT & Green-Shift oder Helligkeit, Hue & Saturation oder aber mit Helligkeit, Farbmakros & Saturation belegen.

Das Gerät wird inklusive 8-fach Torblende, Montagebügel und TV-Zapfen für die unterschiedlichsten Einsätze auf Stativen oder an der Traverse geliefert.

Zusätzlich bietet ELATION eine verlängerte Garantie von fünf Jahren auf die LED-Engines der Produktserien Artiste, Fuze, KL, Seven und Profile LED. Darüber hinaus kann die Gewährleistung für alle Komponenten auf drei Jahre verlängert werden, sofern es sich um Produkte aus einem registrierten Festinstallationsprojekt im Innenbereich handelt, welches von einem autorisierten Wiederverkäufer umgesetzt worden ist und die Produkte entsprechend der Vorgaben von einem autorisierten Service gewartet worden sind.

ELATION unterstreicht damit die langfristige Zuverlässigkeit der verwendeten Komponenten und bietet Käufern einen deutlichen Mehrwert.

Details redArrowIcon
Optisches System
Optiken feste optische Systeme
Abstrahlwinkel 100° (mit Diffusor)

LED-Lichtquellen
LEDs 544 W LED Engine, CRI 95
Farben Rot, Grün, Blue, White, Lime, Cyan
Lebensdauer LEDs > 50.000 Stunden
Farbmischung RGBWLC

Temperaturbereiche
Umgebungstemperatur  -10°/ +45°C
Kühlung Lüfter, temperaturgesteuert

Steuerung & Programmierung
Protokoll DMX 512-A (RDM), ArtNet, sACN, E-Fly
DMX 512-Kanäle 1/4/4/6/7/12/12/14/23/24/48/58/96
Interner Speicher Stand Alone Programmierung
Menü-Display OLED-Display
DMX 512-Anschluss XLR 5 pol
ArtNet-Anschluss 2x etherCON RJ 45

Technische Daten
Netzspannung 100-240 V 47-63 Hz
Stromaufnahme 2,4 A bei 230 V

Gehäuse
Material Aluminium
Farbe schwarz
Gehäuse-Schutzklasse IP 20

Maße/Gewicht
Maße (L x B x H) 85,8 x 15,6 x 42,7 cm
Gewicht 17,2 kg
Montage kompakter Bügel für hängende/stehende Montage

Besondere Features
Ansteuerung in 4x 2 Zonen möglich
5 Jahre erweiterte Garantie auf LED-Engine
Lichtleistung 44.000 Lumen
RGBWLC unter einer Linse
Erweitertes Farbspektrum dank zusätzlicher Weiß, Lime und Cyan LED
Manuelle Einstellung via 3x Jog-Wheel
Stand Alone RGBWL Programmierung
Speicher für letzten Betriebszustand
Wählbare PWM Frequenz (900 Hz - 25KHz)
Variable Dimmerkurven
Virtuelle Farbkorrektur (2.000 - 10.000 K)
Grün Anpassung
Virtuelles Farbrad
Default Set Funktion
Display Passwort
No DMX Backup (Close, Hold, Auto Programm)
Software Update via USB & DMX 512
5V USB Port für die Spannungsversorgung von externem Zubehör
Betriebstundenzähler
Anschluß für externes Akku-Pack (24-36 VDC, XLR 4 pol)
etherCON RJ 45 Ein- & Ausgang
powerIP Ein- & Ausgang

Zubehör inklusive
powerIP Anschlußkabel
Torblende 8-Flügelig
Diffusor
Bügel mit 28 mm TV-Zapfen
Optisches System
Optiken feste optische Systeme
Abstrahlwinkel 100° (mit Diffusor)

LED-Lichtquellen
LEDs 544 W LED Engine, CRI 95
Farben Rot, Grün, Blue, White, Lime, Cyan
Lebensdauer LEDs > 50.000 Stunden
Farbmischung RGBWLC

Temperaturbereiche
Umgebungstemperatur  -10°/ +45°C
Kühlung Lüfter, temperaturgesteuert

Steuerung & Programmierung
Protokoll DMX 512-A (RDM), ArtNet, sACN, E-Fly
DMX 512-Kanäle 1/4/4/6/7/12/12/14/23/24/48/58/96
Interner Speicher Stand Alone Programmierung
Menü-Display OLED-Display
DMX 512-Anschluss XLR 5 pol
ArtNet-Anschluss 2x etherCON RJ 45

Technische Daten
Netzspannung 100-240 V 47-63 Hz
Stromaufnahme 2,4 A bei 230 V

Gehäuse
Material Aluminium
Farbe schwarz
Gehäuse-Schutzklasse IP 20

Maße/Gewicht
Maße (L x B x H) 85,8 x 15,6 x 42,7 cm
Gewicht 17,2 kg
Montage kompakter Bügel für hängende/stehende Montage

Besondere Features
Ansteuerung in 4x 2 Zonen möglich
5 Jahre erweiterte Garantie auf LED-Engine
Lichtleistung 44.000 Lumen
RGBWLC unter einer Linse
Erweitertes Farbspektrum dank zusätzlicher Weiß, Lime und Cyan LED
Manuelle Einstellung via 3x Jog-Wheel
Stand Alone RGBWL Programmierung
Speicher für letzten Betriebszustand
Wählbare PWM Frequenz (900 Hz - 25KHz)
Variable Dimmerkurven
Virtuelle Farbkorrektur (2.000 - 10.000 K)
Grün Anpassung
Virtuelles Farbrad
Default Set Funktion
Display Passwort
No DMX Backup (Close, Hold, Auto Programm)
Software Update via USB & DMX 512
5V USB Port für die Spannungsversorgung von externem Zubehör
Betriebstundenzähler
Anschluß für externes Akku-Pack (24-36 VDC, XLR 4 pol)
etherCON RJ 45 Ein- & Ausgang
powerIP Ein- & Ausgang

Zubehör inklusive
powerIP Anschlußkabel
Torblende 8-Flügelig
Diffusor
Bügel mit 28 mm TV-Zapfen
