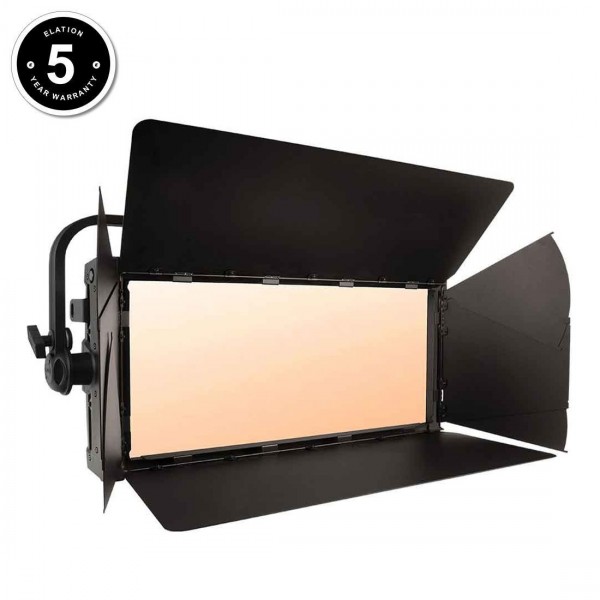

ELATION KL Panel XL IP

100°, 544 W, RGBWLC, DMX 512-A, ArtNet, sACN, E-Fly, IP 65, inkl. Torblende

Aktuelle Preise nur auf Anfrage.

  • A187119

Ihr Anprechpartner

Sales-Hotline
+49 5451 5900 800
sales@lmp.de
Beschreibung redArrowIcon
Features

570 W RGBWLC LED, CRI 95
Abstrahlwinkel 100°
Schutzklasse IP 65



"ELATION KL Panel XL IP"

Die KL Serie von ELATION, beliebt nicht nur im Event-, TV- und Film-Bereich bekommt mit dem KL Panel XL IP eine Ergänzung speziell für den Einsatz im Außenbereich. Das Softlight mit der Schutzklasse IP 65 verfügt über alle Features des KL Panel XL und bietet die annähernd gleich hohe Leistung bei einem Mehrgewicht von nur rund 3,5 Kilogramm.

Sämtliche Erfolgsfaktoren des KL Panel XL finden sich auch im KL Panel XL IP wieder. Eine RGBWLC-Bestückung deckt das volle Farbspektrum ab und ermöglicht darüber hinaus eine stufenlose Auswahl der Farbtemperatur im Bereich von 2.000 bis 10.000 Kelvin mit einem sehr guten CRI (95), wodurch es eine sehr hochwertige und naturgetreue Farbwiedergabe bietet.

Mit seinen 570 Watt LED-Leistung erzeugt das KL Panel XL IP rund 40.000 Lumen bei 100° (half-peak). Wie schon beim KL Panel XL sind die LEDs auf 4x 2 Zonen aufteilbar, die sich separat steuern lassen und noch mehr Flexibilität bei komplexen Beleuchtungen und animierten Ausleuchtungen bieten.

Um allen Anwendungen auch in den Bereichen TV und Film gerecht zu werden, wurde auch das KL Panel XL IP mit Blick auf perfekt abstimmbare Farbtemperaturen sowie präzise Farbmischung entwickelt. Wie bei fast allen ELATION LED-Produkten verfügt auch das KL Panel XL IP über eine per DMX einstellbare Anpassung der PWM-Frequenz für das optimale Matching mit TV-Kameras.

Auch bei der Ansteuerung ist das KL Panel XL IP äußerst flexibel. Wahlweise lässt es sich mit DMX 512-A (RDM), ArtNet oder auch sACN kontrollieren. Dank des integrierten E-Fly-Empfängers ist auch eine drahtlose DMX-Übertraguung on board, die in Kombination mit dem 24-36 VDC-Eingang auch mobile Anwendungen bzw. die Steuerung bei erschwerten Zugang zum Produkt möglich macht. Natürlich lässt es sich auch über einen powerIP mit einer Netzspannung von 90-265 Volt betreiben. Das entsprechende Netzteil ist fest und damit absolut sicher im Gerät verbaut.

Gerade bei TV- und Film-Aufnahmen erleichtert auch die Möglichkeit eines manuellen Zugriffs auf alle Funktionen die Handhabung. Dies hat ELATION bereits berücksichtigt und das KL Panel XL IP neben einem übersichtlichen und leicht zu bedienenden Display mit drei Encodern für den direkten, manuellen Zugriff ausgestattet. Hier bietet das Panel dem Anwender die Wahl aus drei Modi, die die Encoder für den schnellen Zugriff entweder mit Helligkeit, CCT und Green-Shift oder Helligkeit, Hue und Saturation oder aber mit Helligkeit, Farbmakros und Saturation belegen.

Das Gerät wird inklusive 8-fach Torblende, Montagebügel und TV-Zapfen für den Einsatz auf Stativen oder an der Traverse geliefert.





Features

570 W RGBWLC LED, CRI 95
Abstrahlwinkel 100°
Schutzklasse IP 65



"ELATION KL Panel XL IP"

Die KL Serie von ELATION, beliebt nicht nur im Event-, TV- und Film-Bereich bekommt mit dem KL Panel XL IP eine Ergänzung speziell für den Einsatz im Außenbereich. Das Softlight mit der Schutzklasse IP 65 verfügt über alle Features des KL Panel XL und bietet die annähernd gleich hohe Leistung bei einem Mehrgewicht von nur rund 3,5 Kilogramm.

Sämtliche Erfolgsfaktoren des KL Panel XL finden sich auch im KL Panel XL IP wieder. Eine RGBWLC-Bestückung deckt das volle Farbspektrum ab und ermöglicht darüber hinaus eine stufenlose Auswahl der Farbtemperatur im Bereich von 2.000 bis 10.000 Kelvin mit einem sehr guten CRI (95), wodurch es eine sehr hochwertige und naturgetreue Farbwiedergabe bietet.

Mit seinen 570 Watt LED-Leistung erzeugt das KL Panel XL IP rund 40.000 Lumen bei 100° (half-peak). Wie schon beim KL Panel XL sind die LEDs auf 4x 2 Zonen aufteilbar, die sich separat steuern lassen und noch mehr Flexibilität bei komplexen Beleuchtungen und animierten Ausleuchtungen bieten.

Um allen Anwendungen auch in den Bereichen TV und Film gerecht zu werden, wurde auch das KL Panel XL IP mit Blick auf perfekt abstimmbare Farbtemperaturen sowie präzise Farbmischung entwickelt. Wie bei fast allen ELATION LED-Produkten verfügt auch das KL Panel XL IP über eine per DMX einstellbare Anpassung der PWM-Frequenz für das optimale Matching mit TV-Kameras.

Auch bei der Ansteuerung ist das KL Panel XL IP äußerst flexibel. Wahlweise lässt es sich mit DMX 512-A (RDM), ArtNet oder auch sACN kontrollieren. Dank des integrierten E-Fly-Empfängers ist auch eine drahtlose DMX-Übertraguung on board, die in Kombination mit dem 24-36 VDC-Eingang auch mobile Anwendungen bzw. die Steuerung bei erschwerten Zugang zum Produkt möglich macht. Natürlich lässt es sich auch über einen powerIP mit einer Netzspannung von 90-265 Volt betreiben. Das entsprechende Netzteil ist fest und damit absolut sicher im Gerät verbaut.

Gerade bei TV- und Film-Aufnahmen erleichtert auch die Möglichkeit eines manuellen Zugriffs auf alle Funktionen die Handhabung. Dies hat ELATION bereits berücksichtigt und das KL Panel XL IP neben einem übersichtlichen und leicht zu bedienenden Display mit drei Encodern für den direkten, manuellen Zugriff ausgestattet. Hier bietet das Panel dem Anwender die Wahl aus drei Modi, die die Encoder für den schnellen Zugriff entweder mit Helligkeit, CCT und Green-Shift oder Helligkeit, Hue und Saturation oder aber mit Helligkeit, Farbmakros und Saturation belegen.

Das Gerät wird inklusive 8-fach Torblende, Montagebügel und TV-Zapfen für den Einsatz auf Stativen oder an der Traverse geliefert.





Details redArrowIcon
Optisches System
Leuchtmittel 570 W LED Engine, CRI 95
Lichtleistung 40.000 Lumen
Farben Rot, Grün, Blau, Weiß, Lime, Cyan
Lebensdauer LEDs 50.000 Stunden
Farbmischung RGBWLC
Optik feste optische Systeme
Abstrahlwinkel 100° (mit Diffusor)

Temperaturbereiche
Umgebungstemperatur  -10°/ +45°C
Kühlung Lüfter, temperaturgesteuert
  3 Lüfter-Modi (DMX 512-A)

Effekte
Shutter/Strobe 1-18 Blitze/Sek. (elektronisch), Makros
Dimmer 0-100% linear, 8/16-Bit
  7 Dimmermodi (Standard, Stage, Stage 2, TV, Architectural, Theater, Custom)
  4 Dimmerkurven (Linear, Square, Square Inverse, S-Curve)

Steuerung & Programmierung
Protokoll DMX 512-A (RDM), ArtNet, sACN, E-Fly
DMX 512-Kanäle 1/4/4/6/7/12/12/14/23/24/48/58/96
Interner Speicher Stand Alone Programmierung
Menü-Display OLED-Display
DMX 512-Anschluss XLR 3 pol
  XLR 5 pol
ArtNet-Anschluss 2x etherCON RJ 45
Netz-Anschluss powerIP male/female
Software Update DMX 512-A (RDM), USB

Technische Daten
Netzspannung 100-240 V 47-63 Hz
Stromaufnahme 2,95 A bei 230 V
BTU/Hr.  2.138 (+/- 10%)

Gehäuse
Material Aluminium
Farbe schwarz
Gehäuse-Schutzklasse IP 65

Maße/Gewicht
Maße (L x B x H) 83,6 x 16,9 x 46,6 cm
Gewicht 20,7 kg
Montage kompakter Bügel für hängende/stehende Montage

Besondere Features
Ansteuerung in 4x 2 Zonen möglich
Manuelle Einstellung via 3x Jog-Wheel
Stand Alone RGBWL Programmierung
Speicher für letzten Betriebszustand
Wählbare PWM Frequenz (DMX 512-A)
CMY Emulation
Virtuelle Farbkorrektur (2.000 - 10.000 K)
Grün/Magenta Anpassung
Virtuelles Farbrad
Default Set Funktion
Display Passwort
No DMX Backup (Close, Hold, Auto Programm)
5V USB Port für die Spannungsversorgung von externem Zubehör
Betriebstundenzähler
Anschluß für externes Akku-Pack (24-36 VDC, XLR 4 pol)

Zubehör inklusive
powerIP Anschlußkabel
Torblende 8-Flügelig
Diffusor
Bügel mit 28 mm TV-Zapfen
Optisches System
Leuchtmittel 570 W LED Engine, CRI 95
Lichtleistung 40.000 Lumen
Farben Rot, Grün, Blau, Weiß, Lime, Cyan
Lebensdauer LEDs 50.000 Stunden
Farbmischung RGBWLC
Optik feste optische Systeme
Abstrahlwinkel 100° (mit Diffusor)

Temperaturbereiche
Umgebungstemperatur  -10°/ +45°C
Kühlung Lüfter, temperaturgesteuert
  3 Lüfter-Modi (DMX 512-A)

Effekte
Shutter/Strobe 1-18 Blitze/Sek. (elektronisch), Makros
Dimmer 0-100% linear, 8/16-Bit
  7 Dimmermodi (Standard, Stage, Stage 2, TV, Architectural, Theater, Custom)
  4 Dimmerkurven (Linear, Square, Square Inverse, S-Curve)

Steuerung & Programmierung
Protokoll DMX 512-A (RDM), ArtNet, sACN, E-Fly
DMX 512-Kanäle 1/4/4/6/7/12/12/14/23/24/48/58/96
Interner Speicher Stand Alone Programmierung
Menü-Display OLED-Display
DMX 512-Anschluss XLR 3 pol
  XLR 5 pol
ArtNet-Anschluss 2x etherCON RJ 45
Netz-Anschluss powerIP male/female
Software Update DMX 512-A (RDM), USB

Technische Daten
Netzspannung 100-240 V 47-63 Hz
Stromaufnahme 2,95 A bei 230 V
BTU/Hr.  2.138 (+/- 10%)

Gehäuse
Material Aluminium
Farbe schwarz
Gehäuse-Schutzklasse IP 65

Maße/Gewicht
Maße (L x B x H) 83,6 x 16,9 x 46,6 cm
Gewicht 20,7 kg
Montage kompakter Bügel für hängende/stehende Montage

Besondere Features
Ansteuerung in 4x 2 Zonen möglich
Manuelle Einstellung via 3x Jog-Wheel
Stand Alone RGBWL Programmierung
Speicher für letzten Betriebszustand
Wählbare PWM Frequenz (DMX 512-A)
CMY Emulation
Virtuelle Farbkorrektur (2.000 - 10.000 K)
Grün/Magenta Anpassung
Virtuelles Farbrad
Default Set Funktion
Display Passwort
No DMX Backup (Close, Hold, Auto Programm)
5V USB Port für die Spannungsversorgung von externem Zubehör
Betriebstundenzähler
Anschluß für externes Akku-Pack (24-36 VDC, XLR 4 pol)

Zubehör inklusive
powerIP Anschlußkabel
Torblende 8-Flügelig
Diffusor
Bügel mit 28 mm TV-Zapfen
