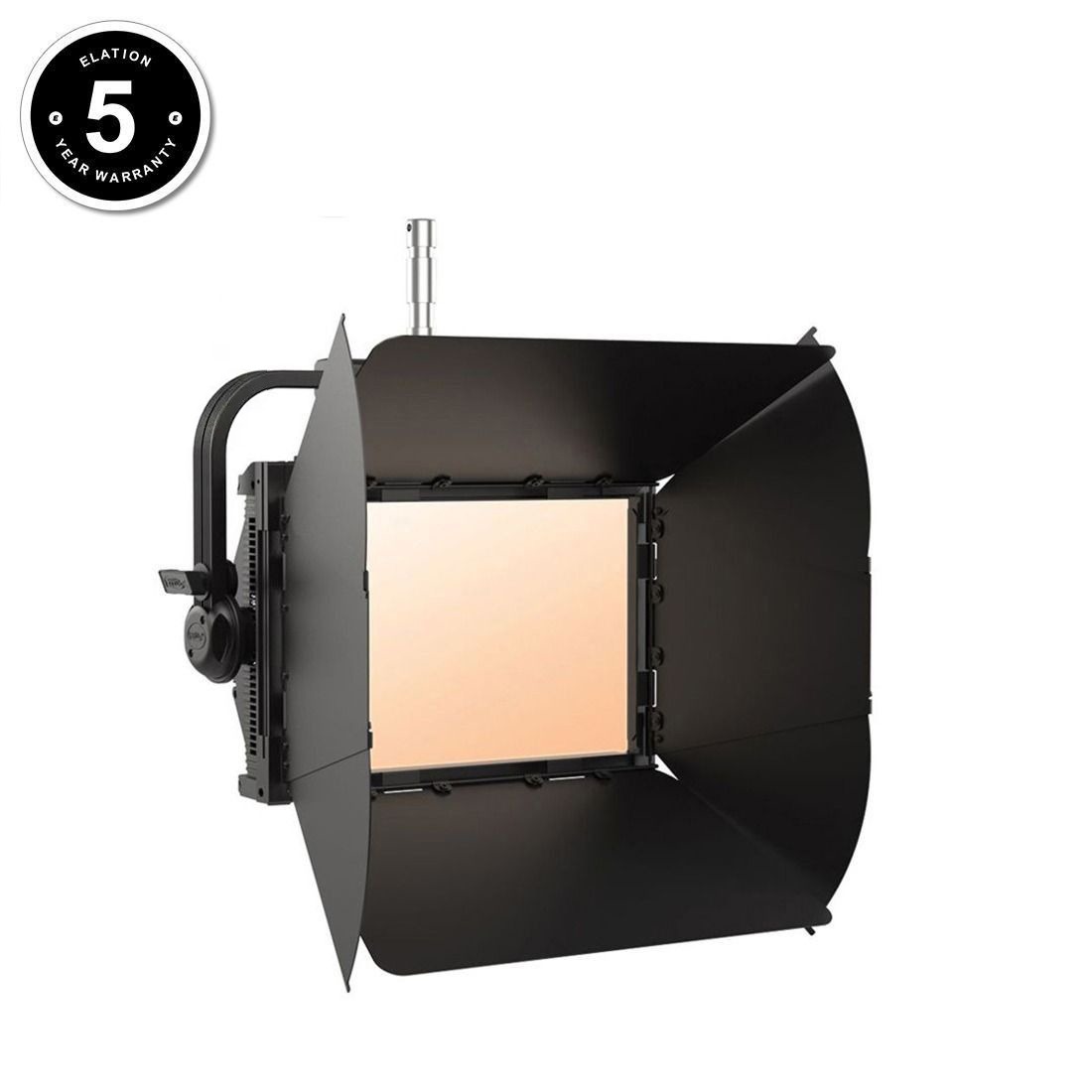

ELATION KL Panel
100°, 295 W, RGBWLC, DMX 512-A, ArtNet, sACN, E-Fly, inkl. Torblende
Aktuelle Preise nur auf Anfrage.
- Artikel-Nr.: A187098
- Freitextfeld 1: '0'
- Freitextfeld 2: '0'
Ihr Anprechpartner
| Sales-Hotline | |
| +49 5451 5900 800 | |
| sales@lmp.de |
295 W RGBWLC LED, CRI 95
Abstrahlwinkel 100°
Farbtemperatur stufenlos 2.000 – 10.000 Kelvin
Das KL Panel ist das Softlight-Produkt der KL-Serie und stellt damit eine passende Ergänzung zu den KL-Fresnel-Scheinwerfern dar. Das KL Panel von ELATION deckt dank der RGBWLC-Bestückung das volle Farbspektrum ab. Überdies ermöglicht dieses LED-Produkt eine stufenlose Auswahl der Farbtemperatur im Bereich von 2.000 bis 10.000 Kelvin. Das KL Panel verfügt wie die Fresnel-Varianten über einen sehr guten CRI (95), wodurch es eine sehr hochwertige und naturgetreue Farbwiedergabe bietet. Mit seinen 295 Watt LED-Leistung überzeugt das KL Panel mit 24.000 Lumen bei 100° (half-peak).
Das KL Panel wurde mit hohem Anspruch auf perfekt abstimmbare Farbtemperaturen sowie präzise Farbmischung entwickelt, um Anwendungen im Film- und TV-Bereich, aber auch in allen anderen anspruchsvollen Beleuchtungssituationen gerecht zu werden. Wie bei fast allen ELATION LED-Produkten verfügt auch das KL Panel über eine via DMX fernbedienbare Anpassung der PWM-Frequenz, für das optimale Matching mit TV-Kameras.
Auch die Ansteuerung des KL Panel gestaltet sich äußerst flexibel. Wahlweise lässt es sich mit DMX 512-A (RDM), ArtNet oder auch sACN kontrollieren. Noch flexibler wird das Gerät dank des integrierten ELATION E-Fly-Empfängers, der in Kombination mit dem 24-36 VDC-Eingang auch professionelle mobile Anwendungen ermöglicht. Natürlich lässt es sich auch über einen powerIP mit einer Netzspannung von 90-265 Volt betreiben. Das entsprechende Netzteil ist fest und damit absolut sicher im Gerät verbaut.
Gerade bei Film- und TV-Aufnahmen erleichtert auch die Möglichkeit eines manuellen Zugriffs auf alle Funktionen die Handhabung. Auch dies hat ELATION bereits berücksichtigt und das KL Panel neben einem übersichtlichen und leicht zu bedienenden Display mit drei Encodern für den direkten, manuellen Zugriff ausgestattet. Hier bietet das Panel dem Anwender die Wahl aus drei Modi, die die Encoder für den schnellen Zugriff entweder mit Helligkeit, CCT & Green-Shift oder Helligkeit, Hue & Saturation oder aber mit Helligkeit, Farbmakros & Saturation belegen.
Das Gerät wird inklusive 8-fach Torblende sowie eines flexibel einsetzbaren Montagebügels und eines TV-Zapfens für die unterschiedlichsten Einsätze auf Stativen oder an der Traverse geliefert.
Zusätzlich bietet ELATION eine verlängerte Garantie von fünf Jahren auf die LED-Engines der Produktserien Artiste, Fuze, KL, Seven und Profile LED. Darüber hinaus kann die Gewährleistung für alle Komponenten auf drei Jahre verlängert werden, sofern es sich um Produkte aus einem registrierten Festinstallationsprojekt im Innenbereich handelt, welches von einem autorisierten Wiederverkäufer umgesetzt worden ist und die Produkte entsprechend der Vorgaben von einem autorisierten Service gewartet worden sind.
ELATION unterstreicht damit die langfristige Zuverlässigkeit der verwendeten Komponenten und bietet Käufern einen deutlichen Mehrwert.
295 W RGBWLC LED, CRI 95
Abstrahlwinkel 100°
Farbtemperatur stufenlos 2.000 – 10.000 Kelvin
Das KL Panel ist das Softlight-Produkt der KL-Serie und stellt damit eine passende Ergänzung zu den KL-Fresnel-Scheinwerfern dar. Das KL Panel von ELATION deckt dank der RGBWLC-Bestückung das volle Farbspektrum ab. Überdies ermöglicht dieses LED-Produkt eine stufenlose Auswahl der Farbtemperatur im Bereich von 2.000 bis 10.000 Kelvin. Das KL Panel verfügt wie die Fresnel-Varianten über einen sehr guten CRI (95), wodurch es eine sehr hochwertige und naturgetreue Farbwiedergabe bietet. Mit seinen 295 Watt LED-Leistung überzeugt das KL Panel mit 24.000 Lumen bei 100° (half-peak).
Das KL Panel wurde mit hohem Anspruch auf perfekt abstimmbare Farbtemperaturen sowie präzise Farbmischung entwickelt, um Anwendungen im Film- und TV-Bereich, aber auch in allen anderen anspruchsvollen Beleuchtungssituationen gerecht zu werden. Wie bei fast allen ELATION LED-Produkten verfügt auch das KL Panel über eine via DMX fernbedienbare Anpassung der PWM-Frequenz, für das optimale Matching mit TV-Kameras.
Auch die Ansteuerung des KL Panel gestaltet sich äußerst flexibel. Wahlweise lässt es sich mit DMX 512-A (RDM), ArtNet oder auch sACN kontrollieren. Noch flexibler wird das Gerät dank des integrierten ELATION E-Fly-Empfängers, der in Kombination mit dem 24-36 VDC-Eingang auch professionelle mobile Anwendungen ermöglicht. Natürlich lässt es sich auch über einen powerIP mit einer Netzspannung von 90-265 Volt betreiben. Das entsprechende Netzteil ist fest und damit absolut sicher im Gerät verbaut.
Gerade bei Film- und TV-Aufnahmen erleichtert auch die Möglichkeit eines manuellen Zugriffs auf alle Funktionen die Handhabung. Auch dies hat ELATION bereits berücksichtigt und das KL Panel neben einem übersichtlichen und leicht zu bedienenden Display mit drei Encodern für den direkten, manuellen Zugriff ausgestattet. Hier bietet das Panel dem Anwender die Wahl aus drei Modi, die die Encoder für den schnellen Zugriff entweder mit Helligkeit, CCT & Green-Shift oder Helligkeit, Hue & Saturation oder aber mit Helligkeit, Farbmakros & Saturation belegen.
Das Gerät wird inklusive 8-fach Torblende sowie eines flexibel einsetzbaren Montagebügels und eines TV-Zapfens für die unterschiedlichsten Einsätze auf Stativen oder an der Traverse geliefert.
Zusätzlich bietet ELATION eine verlängerte Garantie von fünf Jahren auf die LED-Engines der Produktserien Artiste, Fuze, KL, Seven und Profile LED. Darüber hinaus kann die Gewährleistung für alle Komponenten auf drei Jahre verlängert werden, sofern es sich um Produkte aus einem registrierten Festinstallationsprojekt im Innenbereich handelt, welches von einem autorisierten Wiederverkäufer umgesetzt worden ist und die Produkte entsprechend der Vorgaben von einem autorisierten Service gewartet worden sind.
ELATION unterstreicht damit die langfristige Zuverlässigkeit der verwendeten Komponenten und bietet Käufern einen deutlichen Mehrwert.
| Optisches System | |
| Leuchtmittel | 295 W LED Engine, CRI 95 |
| Lichtleistung | 24.000 Lumen |
| Farben | Rot, Grün, Blau, Weiß, Lime, Cyan |
| Lebensdauer LEDs | 50.000 Stunden |
| Farbmischung | RGBWLC |
| Optik | feste optische Systeme |
| Abstrahlwinkel | 100° (mit Diffusor) |
| Temperaturbereiche | |
| Umgebungstemperatur | -10°/ +45°C |
| Kühlung | Lüfter, temperaturgesteuert |
| Steuerung & Programmierung | |
| Protokoll | DMX 512-A (RDM), ArtNet, sACN, E-Fly |
| DMX 512-Kanäle | 1/4/4/6/7/12/12/14/23 (9 Modi) |
| Interner Speicher | Stand Alone Programmierung |
| Menü-Display | OLED-Display |
| DMX 512-Anschluss | XLR 5 pol |
| ArtNet-Anschluss | 2x etherCON RJ 45 |
| Technische Daten | |
| Netzspannung | 100-240 V 47-63 Hz |
| Stromaufnahme | 1,3 A bei 230 V |
| BTU/Hr. | 1.006 (+/- 10%) |
| Gehäuse | |
| Material | Aluminium |
| Farbe | schwarz |
| Gehäuse-Schutzklasse | IP 20 |
| Maße/Gewicht | |
| Maße (L x B x H) | 52,8 x 14,1 x 41,5 cm |
| Gewicht | 13 kg |
| Montage | kompakter Bügel für hängende/stehende Montage |
| Besondere Features | |
| 5 Jahre erweiterte Garantie auf LED-Engine | |
| RGBWLC unter einer Linse | |
| Erweitertes Farbspektrum dank zusätzlicher Weiß, Lime und Cyan LED | |
| Manuelle Einstellung via 3x Jog-Wheel | |
| Stand Alone RGBWL Programmierung | |
| Speicher für letzten Betriebszustand | |
| Wählbare PWM Frequenz (900 Hz - 25KHz) | |
| Variable Dimmerkurven | |
| Virtuelle Farbkorrektur (2.000 - 10.000 K) | |
| Grün Anpassung | |
| Virtuelles Farbrad | |
| Default Set Funktion | |
| Display Passwort | |
| No DMX Backup (Close, Hold, Auto Programm) | |
| Software Update via USB & DMX 512 | |
| 5V USB Port für die Spannungsversorgung von externem Zubehör | |
| Betriebstundenzähler | |
| Anschluß für externes Akku-Pack (24-36 VDC, XLR 4 pol) | |
| etherCON RJ 45 Ein- & Ausgang | |
| powerIP Ein- & Ausgang | |
| Zubehör inklusive | |
| powerIP Anschlußkabel | |
| Torblende 8-Flügelig | |
| Diffusor | |
| Bügel mit 28 mm TV-Zapfen |
| Optisches System | |
| Leuchtmittel | 295 W LED Engine, CRI 95 |
| Lichtleistung | 24.000 Lumen |
| Farben | Rot, Grün, Blau, Weiß, Lime, Cyan |
| Lebensdauer LEDs | 50.000 Stunden |
| Farbmischung | RGBWLC |
| Optik | feste optische Systeme |
| Abstrahlwinkel | 100° (mit Diffusor) |
| Temperaturbereiche | |
| Umgebungstemperatur | -10°/ +45°C |
| Kühlung | Lüfter, temperaturgesteuert |
| Steuerung & Programmierung | |
| Protokoll | DMX 512-A (RDM), ArtNet, sACN, E-Fly |
| DMX 512-Kanäle | 1/4/4/6/7/12/12/14/23 (9 Modi) |
| Interner Speicher | Stand Alone Programmierung |
| Menü-Display | OLED-Display |
| DMX 512-Anschluss | XLR 5 pol |
| ArtNet-Anschluss | 2x etherCON RJ 45 |
| Technische Daten | |
| Netzspannung | 100-240 V 47-63 Hz |
| Stromaufnahme | 1,3 A bei 230 V |
| BTU/Hr. | 1.006 (+/- 10%) |
| Gehäuse | |
| Material | Aluminium |
| Farbe | schwarz |
| Gehäuse-Schutzklasse | IP 20 |
| Maße/Gewicht | |
| Maße (L x B x H) | 52,8 x 14,1 x 41,5 cm |
| Gewicht | 13 kg |
| Montage | kompakter Bügel für hängende/stehende Montage |
| Besondere Features | |
| 5 Jahre erweiterte Garantie auf LED-Engine | |
| RGBWLC unter einer Linse | |
| Erweitertes Farbspektrum dank zusätzlicher Weiß, Lime und Cyan LED | |
| Manuelle Einstellung via 3x Jog-Wheel | |
| Stand Alone RGBWL Programmierung | |
| Speicher für letzten Betriebszustand | |
| Wählbare PWM Frequenz (900 Hz - 25KHz) | |
| Variable Dimmerkurven | |
| Virtuelle Farbkorrektur (2.000 - 10.000 K) | |
| Grün Anpassung | |
| Virtuelles Farbrad | |
| Default Set Funktion | |
| Display Passwort | |
| No DMX Backup (Close, Hold, Auto Programm) | |
| Software Update via USB & DMX 512 | |
| 5V USB Port für die Spannungsversorgung von externem Zubehör | |
| Betriebstundenzähler | |
| Anschluß für externes Akku-Pack (24-36 VDC, XLR 4 pol) | |
| etherCON RJ 45 Ein- & Ausgang | |
| powerIP Ein- & Ausgang | |
| Zubehör inklusive | |
| powerIP Anschlußkabel | |
| Torblende 8-Flügelig | |
| Diffusor | |
| Bügel mit 28 mm TV-Zapfen |
